ایده اصلی پشت این معماری، بهرهگیری از اقتصاد مقیاس و مدیریت یکپارچه است. به جای اینکه دهها پمپ کوچک در نقاط مختلف کارخانه کار کنند و هر کدام نگهداری، برق و فضای خود را مصرف کنند، یک یا چند پمپ بزرگ در شرایط بهینه عمل میکنند. این تغییر در فلسفه طراحی، تأثیرات گستردهای بر هزینههای عملیاتی، ایمنی محیط کار، کیفیت وکیوم و سهولت نگهداری دارد. سیستمهای وکیوم متمرکز در طیف وسیعی از صنایع کاربرد دارند: از صنایع غذایی و دارویی گرفته تا خودروسازی، چاپ و بستهبندی، صنایع چوب و MDF، و تجهیزات پزشکی. در هر یک از این صنایع، نیاز به وکیوم پایدار و مداوم وجود دارد و سیستم متمرکز میتواند این نیاز را با حداقل اتلاف انرژی و حداکثر قابلیت اطمینان تأمین کند.
سیستم وکیوم متمرکز

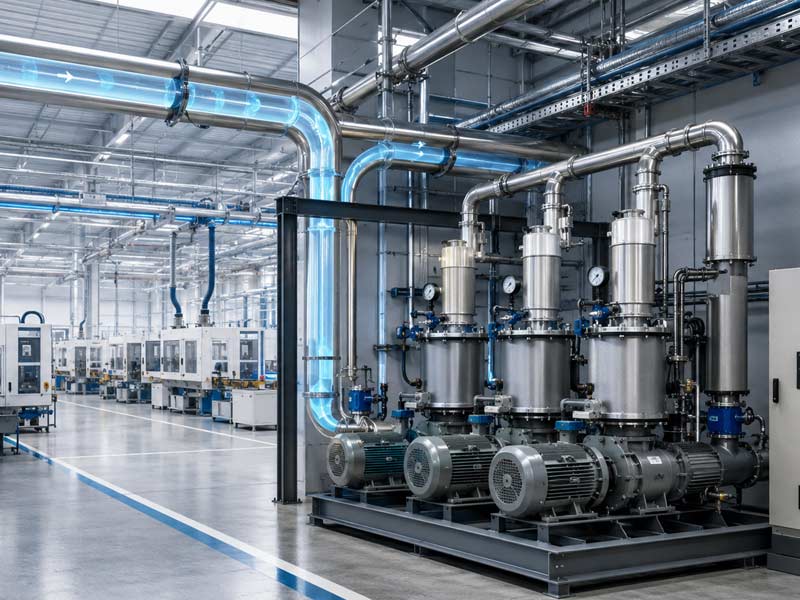

سیستم وکیوم متمرکز یک راهکار صنعتی است که در آن یک یا چند پمپ وکیوم در یک اتاق فنی یا ایستگاه مرکزی نصب میشوند و از طریق شبکهای از لولهکشی به تمام نقاط مصرف در کارخانه وکیوم میرسانند. این رویکرد در برابر حالت سنتی قرار میگیرد که در آن هر دستگاه یا خط تولید پمپ وکیوم مستقل خود را داشت. در سیستم متمرکز، تمام بار تقاضای خلأ از یک نقطه تأمین میشود و منابع تولید وکیوم به صورت هماهنگ با یکدیگر همکاری میکنند.
اجزای اصلی یک سیستم وکیوم متمرکز
یک سیستم وکیوم متمرکز از چندین زیرسیستم مجزا تشکیل شده که هر کدام نقش حیاتی در عملکرد کلی دارند. واحد تولید وکیوم قلب سیستم است و شامل یک یا چند پمپ وکیوم میشود. در سیستمهای بزرگ معمولاً از چند پمپ به صورت موازی استفاده میشود تا هم ظرفیت کافی تأمین شود و هم در صورت خرابی یک پمپ، سیستم بیوقفه کار کند. مخزن ذخیره وکیوم به عنوان بافر عمل میکند و نوسانات تقاضا را جذب مینماید. وقتی مصرف ناگهانی افزایش مییابد، مخزن هوای لازم را تأمین میکند و از افت فشار جلوگیری مینماید. شبکه لولهکشی، وکیوم را از ایستگاه مرکزی به تمام نقاط مصرف منتقل میکند. جنس لولهها، قطر لولهها و طراحی مسیر کشی بر کیفیت وکیوم در انتهای خط تأثیر مستقیم دارد. سیستم کنترل و مانیتورینگ وظیفه روشن و خاموش کردن پمپها بر اساس سطح وکیوم، چرخش بین پمپها برای توزیع یکنواخت ساعت کارکرد، آلارمدهی در صورت خرابی و ثبت دادههای عملکردی را بر عهده دارد. فیلترها و جداکنندهها نیز از ورود ذرات جامد و رطوبت به پمپها جلوگیری میکنند و نقش محافظتی حیاتی دارند.
مزایای سیستم وکیوم متمرکز نسبت به پمپهای تکی
تصمیم به گذار از پمپهای تکی به سیستم متمرکز، یک سرمایهگذاری بلندمدت است که مزایای متعددی به همراه میآورد. پمپهای بزرگتر در سیستمهای متمرکز معمولاً راندمان الکتریکی بالاتری نسبت به پمپهای کوچکتر دارند. علاوه بر این، سیستم کنترل هوشمند میتواند پمپها را در بار جزئی مدیریت کند و در ساعات کممصرف انرژی قابل توجهی ذخیره نماید. مطالعات نشان میدهد که در بسیاری از تأسیسات صنعتی، مصرف انرژی پس از نصب سیستم متمرکز تا ۳۰ الی ۴۰ درصد کاهش مییابد.
به جای نگهداری دهها پمپ پراکنده در نقاط مختلف کارخانه، تیم فنی فقط با یک ایستگاه مرکزی سروکار دارد. این تمرکز، برنامهریزی سرویس دورهای را سادهتر میکند، نیاز به قطعات یدکی متنوع را کاهش میدهد و زمان عیبیابی را به حداقل میرساند. پمپهای وکیوم صدا و گرما تولید میکنند. در سیستم متمرکز، این منابع آلودگی صوتی و حرارتی به یک اتاق ایزوله منتقل میشوند و محیط خط تولید آرامتر و خنکتر میماند. وقتی چند پمپ به صورت موازی کار میکنند، خرابی یک پمپ دیگر باعث توقف تولید نمیشود. این ویژگی برای صنایعی که توقف تولید برایشان بسیار پرهزینه است، ارزش بسیار بالایی دارد. پمپ وکیوم خشک در چنین سیستمهایی به دلیل نداشتن روغن و ثبات عملکرد بیشتر، انتخاب رایجی است.
۰۲۱-۹۱۰۰۲۱۰۴
معایب و محدودیتهای سیستم وکیوم متمرکز
علیرغم مزایای فراوان، سیستم وکیوم متمرکز بدون محدودیت نیست. طراحی، تهیه تجهیزات، لولهکشی و نصب یک سیستم وکیوم متمرکز سرمایهگذاری اولیه قابل توجهی میطلبد. برای کارخانههایی که تعداد نقاط مصرف کم دارند یا نیاز به وکیوم در آنها متناوب و موقتی است، این سرمایهگذاری ممکن است در مدت زمان معقول بازگشت نداشته باشد.
محاسبه صحیح قطر لولهها، افت فشار در طول شبکه، ظرفیت مخزن ذخیره و تعداد پمپها نیاز به مهندسی دقیق دارد. در کارخانههای بزرگ که نقاط مصرف از ایستگاه مرکزی فاصله زیادی دارند، افت فشار در طول لوله ممکن است مشکلساز شود. اگرچه با موازیکردن پمپها میتوان ریسک خرابی کامل را کاهش داد، اما خرابی در بخشهای مشترک سیستم میتواند کل سیستم را متوقف کند.
مشاوره رایگان انتخاب پمپ وکیوم
نام و شماره تماس خود را وارد کنید — کارشناسان ما در کمتر از ۲ ساعت کاری با شما تماس میگیرند.
اطلاعات شما محرمانه است و فقط برای تماس استفاده می شود.
طراحی و ابعادسنجی سیستم وکیوم متمرکز
طراحی صحیح یک سیستم وکیوم متمرکز فرایند مهندسی چند مرحلهای است. ابتدا باید تمام نقاط مصرف وکیوم در کارخانه شناسایی شوند. برای هر نقطه باید سطح وکیوم مورد نیاز، دبی هوای مصرفی، ساعات کارکرد روزانه و الگوی مصرف تعیین شود. با جمع دبی تمام نقاط مصرف و اعمال ضریب تقاضای همزمان، بار کل سیستم محاسبه میشود. برای محاسبه ظرفیت دقیق، باید دادههای واقعی مصرف در هر شیفت کاری تحلیل شود.
بر اساس بار کل محاسبهشده، نوع و تعداد پمپها انتخاب میشوند. معمولاً از فرمول N+1 استفاده میشود؛ یعنی اگر N پمپ برای تأمین بار کل لازم است، یک پمپ اضافه برای Redundancy نصب میشود. پمپ وکیوم روغنی برای سیستمهایی که به وکیوم عمیق نیاز دارند و شرایط گاز مکشی تمیز است، گزینه مناسبی محسوب میشود. طراحی شبکه توزیع با رسم نقشه کارخانه و تعیین مسیر بهینه لولهکشی آغاز میشود و قطر لولههای اصلی، شاخهها و انشعابات بر اساس دبی عبوری و افت فشار مجاز محاسبه میشود.
کاربردهای صنعتی سیستم وکیوم متمرکز
سیستمهای وکیوم متمرکز در طیف بسیار گستردهای از صنایع جایگاه ثابتی پیدا کردهاند. در صنایع چوب و MDF، وکیوم برای نگهداشتن قطعات چوبی روی میز فرز CNC، ماشینهای Edge Banding و پرسهای گرم استفاده میشود. سیستم متمرکز با یک یا دو پمپ بزرگ همه این ماشینها را تغذیه میکند و صرفهجویی چشمگیری در هزینههای برق و نگهداری ایجاد میکند. ماشینهای بستهبندی تحت خلأ، خطوط ترموفرمینگ ظروف غذایی و سیستمهای انتقال مواد پودری نیاز مستمر به وکیوم دارند. در صنایع دارویی، فیلتراسیون، خشککردن لیوفیلیزاسیون، تقطیر تحت خلأ و تولید واکسن به وکیوم عمیق و پاک نیاز دارند. در صنعت خودروسازی، در خطوط رنگ، قالبگیری قطعات پلاستیکی و رباتهای مکش برای جابجایی قطعات، وکیوم نقش مهمی ایفا میکند. در صنعت چاپ نیز ماشینهای چاپ آفست، فلکسو و لیبل از وکیوم برای نگهداشتن کاغذ و انتقال آن استفاده میکنند.
نگهداری و سرویس سیستم وکیوم متمرکز
مزیت اصلی سیستم متمرکز در نگهداری این است که تمرکز تجهیزات در یک نقطه، برنامهریزی و اجرای سرویس را سادهتر میکند. در ابتدای هر شیفت باید سطح وکیوم در مخزن ذخیره و فشار روغن چک شود. هر هفته باید وضعیت فیلترهای ورودی بررسی شود. صدا و لرزش غیرعادی پمپها باید به سرعت بررسی و علتیابی شود زیرا اغلب نشانهای از مشکل در حال شکلگیری هستند. تعویض روغن پمپ طبق دستور سازنده، بررسی و تنظیم کوپلینگها و تسمهها، آزمون عملکرد شیرهای ایمنی و تست دقت سیستم کنترل از جمله اقدامات ماهانه ضروری هستند. یک بار در سال باید بازرسی کامل سیستم انجام شود. این بازرسی شامل آزمون نشتی کل شبکه لولهکشی، بازرسی جوشها و اتصالات، تعویض لاستیکهای آببندی پمپ، و بررسی وضعیت یاتاقانها میشود.
جمعبندی
سیستم وکیوم متمرکز یک راهکار مهندسی اثباتشده است که برای کارخانهها و واحدهای صنعتی با تعداد قابل توجهی از نقاط مصرف وکیوم، مزایای اقتصادی و فنی معناداری به همراه میآورد. صرفهجویی در مصرف انرژی، کاهش هزینههای نگهداری، بهبود ایمنی و کیفیت محیط کار، افزایش قابلیت اطمینان و کنترل بهتر کیفیت وکیوم از مهمترین مزایای این رویکرد هستند. موفقیت یک سیستم وکیوم متمرکز در گرو طراحی دقیق مبتنی بر دادههای واقعی مصرف، انتخاب تجهیزات با کیفیت و اجرای برنامه نگهداری منظم است.
