پمپ وکیوم اسکرول که در فارسی به آن «حلزونی» هم میگویند، یکی از تمیزترین و بیصداترین انواع پمپهای خلأ خشک است که در آزمایشگاهها و صنایع پیشرفته کاربرد فراوانی دارد. در میان خانوادهٔ بزرگ پمپ وکیوم، مدل اسکرول جایگاه ویژهای دارد؛ چون بدون استفاده از روغن و تنها با حرکت دو مارپیچ، خلأیی پاک و قابل اعتماد تولید میکند و نیاز به نگهداری بسیار کمی دارد.
یکی از پرتکرارترین ابهامها، اشتباهگرفتن «اسکرول» با «اسکرو» است؛ دو فناوری که نام مشابهی دارند اما از نظر ساختار و کاربرد کاملاً متفاوتاند. در این مقاله ابتدا توضیح میدهیم پمپ وکیوم اسکرول چیست و چگونه کار میکند، سپس تفاوت آن با پمپ اسکرو، مزایا، کاربردها و نکات نگهداری را بهطور کامل بررسی میکنیم تا انتخابی آگاهانه داشته باشید.

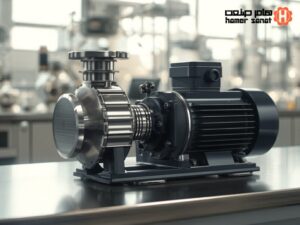

پمپ وکیوم اسکرول (حلزونی) چیست؟
پمپ وکیوم اسکرول نوعی پمپ خلأ خشک و از خانوادهٔ پمپهای جابجایی مثبت است که هستهٔ اصلی آن دو مارپیچ (اسپیرال) درهمرفته است: یک مارپیچ ثابت و یک مارپیچ متحرک. مارپیچ متحرک بهجای چرخش کامل، یک حرکت مداری (اوربیتال) انجام میدهد و گاز را میان دو مارپیچ به دام میاندازد و آن را بهتدریج به سمت مرکز فشرده و خارج میکند.
مهمترین ویژگی این پمپ، کارکرد کاملاً بدون روغن در محفظهٔ مکش است؛ یعنی خلأ تولیدشده هیچ آلودگی هیدروکربنی ندارد. به همین دلیل پمپ اسکرول را در دستهٔ مدلهای تمیز قرار میدهند و آن را گزینهای مطلوب برای کاربردهایی میدانند که حساسیت بالایی به آلودگی دارند. این پمپ معمولاً خلأیی در حد ۰٫۰۱ میلیبار فراهم میکند که برای بسیاری از کاربردهای آزمایشگاهی و صنعتی کافی است.
پمپ اسکرول هم بهصورت مستقل و هم بهعنوان «پمپ پشتیبان» (Backing Pump) برای پمپهای خلأ بالا مانند توربومولکولار و دیفیوژن استفاده میشود. ترکیب تمیزی، صدای کم و نگهداری ساده باعث شده این مدل در سالهای اخیر محبوبیت زیادی پیدا کند و جایگزین مناسبی برای برخی پمپهای روغنی در محیطهای حساس باشد.
ساختار و اجزای پمپ وکیوم اسکرول
ساختار پمپ اسکرول در نگاه اول ساده اما از نظر مهندسی دقیق است. دو قطعهٔ کلیدی آن، دو مارپیچ مشابهاند که بهصورت درهمرفته روبهروی هم قرار میگیرند؛ یکی کاملاً ثابت است و دیگری روی یک یاتاقان خارجازمرکز سوار میشود تا حرکت مداری انجام دهد. فاصله و تماس کنترلشدهٔ این دو مارپیچ، حفرههای هلالیشکلی میسازد که گاز را در خود نگه میدارد.
برای جلوگیری از نشت و حفظ خلأ، در لبهٔ مارپیچها از آببندهای نوکمارپیچ (Tip Seal) استفاده میشود که یکی از قطعات مصرفی مهم این پمپ بهشمار میرود. موتور الکتریکی نیروی لازم برای حرکت مداری را تأمین میکند و یک مکانیزم ضدچرخش مانع از دوران کامل مارپیچ متحرک میشود تا حرکت آن دقیقاً مداری باقی بماند.
نبود روغن در مسیر گاز، نبود سوپاپهای پیچیده و تعداد کم قطعات متحرک باعث شده این پمپ ساختاری قابلاعتماد داشته باشد. شباهت آن به سایر مدلهای پمپ وکیوم خشک در همین نبود روغن است، اما سازوکار مارپیچی، امضای منحصربهفرد پمپ اسکرول محسوب میشود.
پمپ وکیوم اسکرول چگونه کار میکند؟
عملکرد پمپ اسکرول بر پایهٔ کاهش تدریجی حجم استوار است. وقتی مارپیچ متحرک شروع به حرکت مداری میکند، گاز از دهانهٔ ورودی (در محیط بیرونی مارپیچها) وارد شده و در حفرههای هلالیشکل میان دو مارپیچ به دام میافتد. این حفرهها با ادامهٔ حرکت، به سمت مرکز جابجا میشوند و حجمشان بهتدریج کوچکتر میشود.
کاهش حجم به معنای افزایش فشار گاز محبوس است؛ بنابراین گاز هرچه به مرکز نزدیکتر میشود بیشتر فشرده میگردد تا در نهایت از دهانهٔ خروجی مرکزی تخلیه شود. این فرایند بهصورت پیوسته و آرام تکرار میشود و چون ضربه و نوسان کمی دارد، پمپ اسکرول یکی از کمصداترین و کملرزشترین پمپهای خلأ محسوب میشود.
از آنجا که هیچ روغنی برای آببندی بهکار نمیرود و تنها آببندهای نوکمارپیچ این وظیفه را بر عهده دارند، خروجی پمپ کاملاً تمیز است. همین ویژگی، اسکرول را برای کاربردهایی که حتی کوچکترین آلودگی روغنی در آنها قابل قبول نیست، به انتخابی ایدهآل تبدیل میکند.
تفاوت پمپ وکیوم اسکرول و اسکرو در چیست؟
با وجود نام مشابه، پمپ اسکرول و پمپ اسکرو دو فناوری متفاوتاند. در پمپ اسکرول دو مارپیچ صفحهای درهمرفته با حرکت مداری گاز را به سمت مرکز فشرده میکنند، در حالی که در پمپ اسکرو دو روتور مارپیچی (پیچمانند) موازی با چرخش همزمان، گاز را در طول محور خود جابجا و فشرده مینمایند. اگر میخواهید با جزئیات فنی مدل اسکرو آشنا شوید، مقالهٔ پمپ وکیوم اسکرو چیست؟ توضیح کاملی ارائه میدهد.
از نظر کاربرد نیز این دو با هم فرق دارند. پمپ اسکرول معمولاً ظرفیت کوچکتری دارد و برای کاربردهای تمیز، آزمایشگاهی و خلأ متوسط مناسب است؛ در مقابل، پمپ اسکرو برای دبیهای بالا و کاربردهای صنعتی سنگین طراحی شده و توان عبوردهی بسیار بیشتری دارد. بهبیان ساده، اسکرول روی «تمیزی و دقت» تمرکز دارد و اسکرو روی «حجم و قدرت».
هر دو مدل بدون روغن کار میکنند و خلأ خشک تولید میکنند، اما انتخاب میان آنها باید بر اساس میزان دبی موردنیاز، سطح خلأ و نوع کاربرد انجام شود. برای یک آزمایشگاه، اسکرول اغلب کافی و اقتصادی است؛ برای یک خط تولید بزرگ صنعتی، اسکرو گزینهٔ منطقیتری خواهد بود.
مزایا و کاربردهای پمپ وکیوم اسکرول
مهمترین مزایای پمپ اسکرول عبارتاند از کارکرد بدون روغن، خلأ تمیز و عاری از هیدروکربن، صدای بسیار کم، لرزش پایین، نگهداری ساده و مصرف انرژی معقول. نبود روغن یعنی نه نیاز به تعویض روغن وجود دارد و نه نگرانی از انتقال آلودگی به فرایند؛ همین موضوع هزینهٔ نگهداری و دردسرهای عملیاتی را به حداقل میرساند.

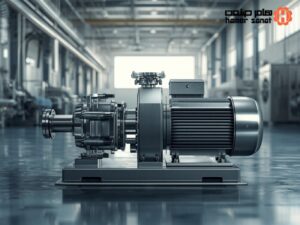

بهدلیل همین ویژگیها، پمپ اسکرول در آزمایشگاههای تحقیقاتی، صنایع نیمههادی و الکترونیک، تجهیزات تحلیلی و آنالیز، صنایع دارویی و پزشکی و هر جایی که خلأ تمیز اهمیت حیاتی دارد بهکار میرود. یکی از پرکاربردترین نقشهای آن، استفاده بهعنوان پمپ پشتیبان برای پمپهای توربومولکولار و دیفیوژن در سامانههای خلأ بالا است.
در صنایع پوششدهی، خشککردن خلأ و فرایندهای حساس به آلودگی نیز اسکرول جایگاه خوبی دارد. در واقع هر کاربردی که در آن «پاکی خلأ» مهمتر از «حداکثر دبی» باشد، نامزد مناسبی برای استفاده از پمپ اسکرول است.
نکات انتخاب و نگهداری پمپ وکیوم اسکرول
برای انتخاب درست پمپ اسکرول، ابتدا باید سطح خلأ نهایی موردنیاز و دبی مکش فرایند خود را مشخص کنید. اگر قرار است این پمپ بهعنوان پشتیبان یک پمپ خلأ بالا کار کند، باید ظرفیت آن با پمپ اصلی هماهنگ باشد. توجه به برند، کیفیت ساخت و مهمتر از همه در دسترس بودن قطعات مصرفی مانند آببند نوکمارپیچ، در تصمیمگیری اهمیت زیادی دارد.
از نظر نگهداری، نقطهٔ تمرکز اصلی روی آببندهای نوکمارپیچ (Tip Seal) است؛ این قطعات بهمرور ساییده میشوند و باید در بازهٔ توصیهشدهٔ سازنده تعویض شوند تا خلأ پمپ افت نکند. خوشبختانه این کار نسبتاً ساده است و در مقایسه با تعویض روغن در پمپهای روغنی، تمیزتر و کمدردسرتر انجام میشود.
تمیز نگهداشتن مسیر ورودی و جلوگیری از مکش ذرات جامد و قطرات مایع، عمر مارپیچها و آببندها را بهطور چشمگیری افزایش میدهد. بازرسی دورهای، توجه به صدا و دمای غیرعادی و رعایت برنامهٔ سرویس سازنده، تضمینکنندهٔ عملکرد پایدار و طولانیمدت پمپ اسکرول است.
معایب و محدودیتهای پمپ وکیوم اسکرول
با وجود مزایای پرشمار، پمپ اسکرول محدودیتهایی هم دارد که باید پیش از خرید آنها را بشناسید. نخستین محدودیت، ظرفیت مکش یا دبیِ نسبتاً پایین آن در مقایسه با پمپهای صنعتی سنگین مانند اسکرو یا رینگ مایع است؛ بنابراین برای خطوط تولیدی که به تخلیهٔ حجم بسیار زیادی از گاز در زمان کوتاه نیاز دارند، اسکرول بهتنهایی گزینهٔ مناسبی نیست.
محدودیت دوم به آببندهای نوکمارپیچ بازمیگردد؛ این قطعات مصرفی بهمرور ساییده میشوند و در صورت تعویضنشدن بهموقع، خلأ پمپ افت میکند. همچنین پمپ اسکرول به ورود ذرات جامد و قطرات مایع حساس است و مکش این آلودگیها میتواند به مارپیچها و آببندها آسیب جدی بزند؛ به همین دلیل استفاده از فیلتر ورودی مناسب ضروری است.
در نهایت باید توجه داشت که هزینهٔ اولیهٔ پمپ اسکرول معمولاً از پمپهای روغنی سادهٔ همظرفیت بیشتر است و برای رسیدن به خلأ فوقبالا نیز باید آن را با یک پمپ خلأ بالا مانند توربومولکولار ترکیب کرد. با این حال، اگر اولویت شما خلأ تمیز و نگهداری آسان باشد، این هزینهٔ اولیهٔ بیشتر اغلب با کاهش هزینههای نگهداری جبران میشود.
جمعبندی
پمپ وکیوم اسکرول یا حلزونی، گزینهای تمیز، کمصدا و کمنگهداری برای تولید خلأ خشک در آزمایشگاهها و صنایع حساس است. سازوکار دو مارپیچِ درهمرفته با حرکت مداری، خلأیی پاک و عاری از روغن پدید میآورد و آن را به انتخابی محبوب برای کاربردهای دقیق و نیز بهعنوان پمپ پشتیبان تبدیل کرده است. برای آشنایی با سایر گزینهها و انتخاب بهترین مدل، مرور انواع پمپ وکیوم پیشنهاد میشود.
