پمپ وکیوم خشک، بهطور ساده، نوعی پمپ وکیوم صنعتی است که بدون استفاده از روغن در مسیر گاز، خلای تمیز و بدون آلودگی تولید میکند. اما اینکه روغن در مسیر گاز نباشد دقیقا یعنی چه و چرا برای خیلی از صنایع تبدیل به خط قرمز شده است؟
بسیاری از مهندسان و مدیران خرید، فقط به دبی و فشار نهایی پمپ وکیوم نگاه میکنند و متوجه نیستند که انتخاب اشتباه بین پمپ روغنی و خشک میتواند به آلودگی محصول، هزینه اضافی فیلتراسیون و بازرسیهای بهداشتی منجر شود. به همین دلیل شما باید هر دوی این پمپها را به خوبی بشناسید و از بین آنها یکی را انتخاب کنید. در این مقاله به بررسی پمپ وکیوم خشک چیست می پردازیم.
معرفی پمپ خلا خشک
پمپ وکیوم بدون روغن نوعی پمپ است که برای ایجاد خلا، از روغن به عنوان سیال آببندی یا روانکاری مسیر گاز استفاده نمیکند، یعنی گاز مکش شده در تماس با روغن قرار نمیگیرد. به همین دلیل، این پمپها برای کاربردهایی که پاکیزگی فرآیند مهم است، مثل آزمایشگاه، داروسازی، صنایع غذایی، الکترونیک و برخی خطوط تولید انتخاب رایجی هستند و ریسک آلودگی محصول یا تجهیزات را کاهش میدهند.
در عمل، سازوکار بدون روغن به این معنا است که در محفظه پمپاژ و مسیر گاز روغنی وجود ندارد، نه اینکه دستگاه هیچ روغن یا گریسی در بخشهای مکانیکی بیرونی نداشته باشد.
اگر بپرسید که پمپ وکیوم خشک چیست و چه مزایایی دارد باید گفت که مزیت اصلی پمپ وکیوم خشک خلا تمیزتر، کاهش دردسر تعویض روغن و مدیریت پسماند روغنی است. با این حال، انتخاب مدل مناسب به عواملی مثل سطح خلا موردنیاز، نوع گاز و بخارهای خورنده یا میعان شونده، وجود ذرات و نیاز به تله یا فیلتر بستگی دارد.

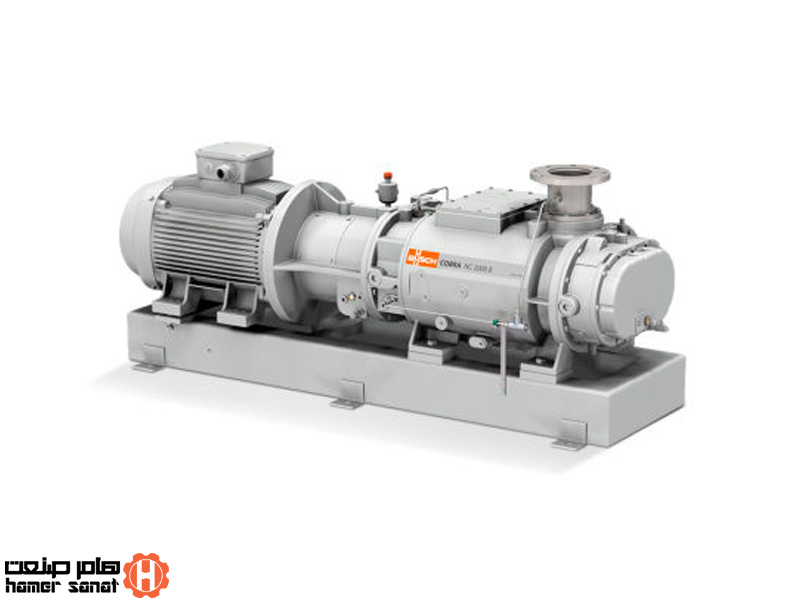

انواع پمپ وکیوم خشک
در پاسخ به سوال انواع پمپ وکیوم خشک چیست؟ می توان گفت که انواع مختلفی دارد که در ادامه هرکدام از این پمپ هارا به صورت جداگانه بررسی می کنیم:
پمپ وکیوم بدون روغن اسکرو (Screw) یا پیچی
پمپ وکیوم خشک اسکرو با استفاده از دو روتور مارپیچی که بدون تماس با هم میچرخند، هوا و گاز را فشرده و تخلیه میکند. در این نوع پمپ، هیچ روغنی در مسیر گاز وجود ندارد و به همین دلیل آلودگی ایجاد نمیشود. این پمپها برای کار مداوم، فشار کاری بالا و صنایع حساس بسیار مناسب هستند.
پمپ وکیوم خشک دیافراگمی
پمپ دیافراگمی با حرکت رفت و برگشتی یک دیافراگم انعطاف پذیر، خلا ایجاد میکند. ساختار ساده، صدای کم و عدم تماس گاز با روغن باعث شده این پمپ بیشتر در آزمایشگاهها و تجهیزات سبک استفاده شود. نگهداری آسان از مزیتهای اصلی آن است.
پمپ خلا بدون روغن اسکرول (Scroll) یا حلزونی
در پمپ اسکرول، دو صفحه مارپیچی یکی ثابت و دیگری متحرک، هوا را بهصورت مرحلهای به سمت خروجی هدایت میکنند. این طراحی باعث ایجاد خلای تمیز، لرزش کم و عملکرد آرام میشود. به همین دلیل در تجهیزات آزمایشگاهی و پزشکی کاربرد زیادی دارد.
پمپ وکیوم خشک روتاری وی (Rotary Vane) یا پره دوار
این پمپ با چرخش پرهها در داخل سیلندر، هوا را مکش میکند. در مدل خشک، از پرههای خودلغزان استفاده میشود و نیازی به روغن در محفظه پمپاژ نیست. این نوع پمپ برای کاربردهای عمومی صنعتی گزینهای اقتصادی و قابلاعتماد است.
پمپ وکیوم خشک کلاو (Claw) یا پنجه ای
پمپ کلاو از دو روتور پنجهای شکل استفاده میکند که بدون تماس مکانیکی میچرخند. نتیجه این طراحی، ساییده شدن کم قطعات، عمر طولانی و عملکرد پایدار است. این پمپها در خطوط تولید صنعتی که خلا یکنواخت لازم است، بسیار رایج هستند.
پمپ خلا بدون روغن بوستر (Booster) یا بوستر وکیوم پمپ
بوستر وکیوم به تنهایی پمپ کامل نیست و در کنار پمپ خشک اصلی استفاده میشود. وظیفه بوستر پمپ وکیوم چیست؟ وظیفه افزایش سرعت مکش و بهبود سطح خلا دارد. این ترکیب در سیستمهای صنعتی بزرگ و فرآیندهای سنگین کاربرد دارد.
پمپ وکیوم خشک صنعتی
در پاسخ به این سوال که انواع پمپ وکیوم خشک چیست؛ باید اشاره کرد که پمپ وکیوم خشک صنعتی یک دسته کلی از پمپها است که برای کار مداوم، حجم بالا و شرایط سخت طراحی شدهاند. این پمپها معمولا مقاوم، کم استهلاک و بدون آلودگی روغنی هستند و در کارخانهها و خطوط تولید استفاده میشوند.
پمپ وکیوم خشک شیمیایی
این پمپها مخصوص کار با گازهای خورنده، سمی یا بخارات شیمیایی طراحی شدهاند. جنس قطعات داخلی آنها مقاوم است و چون بدون روغن کار میکنند، خطر واکنش شیمیایی یا آلودگی کاهش مییابد. در صنایع شیمیایی و داروسازی کاربرد گسترده دارند.
پمپ های وکیوم پره ای خشک
پمپ پرهای خشک زیرمجموعهای از پمپهای روتاری است که با پرههای گرافیتی یا کامپوزیتی کار میکند. نبود روغن در مسیر گاز باعث خلای تمیز و هزینه نگهداری کمتر میشود. این پمپها برای کاربردهای سبک تا نیمه صنعتی مناسب هستند.

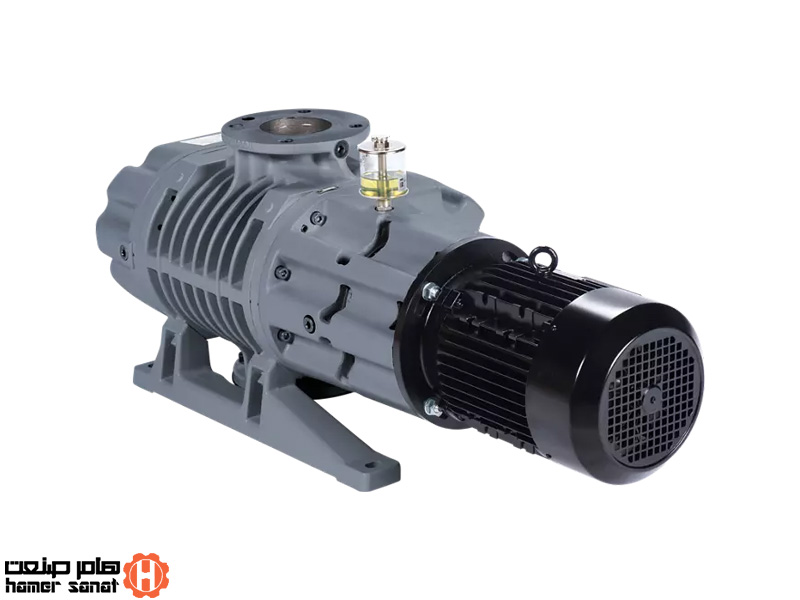

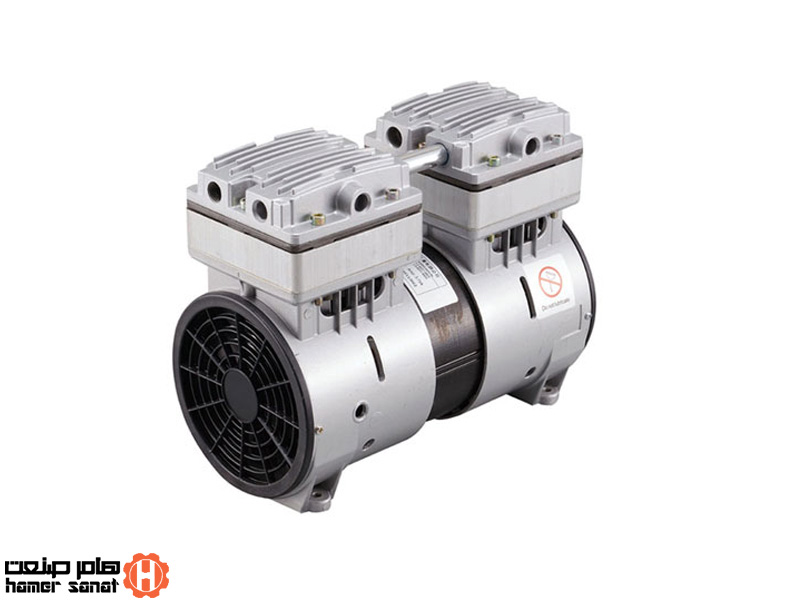

ویژگی های طراحی پمپ خلا خشک
در طراحی پمپ وکیوم بدون روغن از آنجایی که مایع سیال وجود ندارد، طراحی باید به شکلی خاص و ویژه انجام گرفته باشد تا پمپ بدون هیچ دردسری کار کند. ویژگیهایی که طراحی بی نقص این پمپها دارند را در ادامه مطالعه میکنید:
عدم استفاده از روغن در مسیر گاز
همانطور که پیشتر گفتیم در پمپ وکیوم خشک از روغن در هیچ مرحلهای استفاده نمیشود. در پمپهای روغنی، روغن همزمان نقش روانکننده و آببند را بازی میکند و مستقیما با گاز در تماس است. اما در پمپ خشک، این نقشها به شکل دیگری انجام میشود که نیاز به روغن ندارد.
فشرده سازی گاز با آببندی
در پمپ وکیوم خشک، فشرده سازی گاز بدون استفاده از لایه روغن انجام میشود. این کار یا با لقیهای بسیار دقیق بین قطعات دوار صورت میگیرد یا با آببندهای خشک پلیمری و کامپوزیتی که مخصوص کار در خلا طراحی شدهاند.
مزیت این طراحی آن است که نیازی به تعویض روغن، فیلتر روغن و مدیریت پسماند روغنی وجود ندارد. در عوض، دقت ساخت و کیفیت متریال نقش کلیدی در عملکرد و طول عمر پمپ ایفا میکند.
طراحی بدون تماس روتورها
در بسیاری از پمپ وکیوم خشک مانند اسکرو و کلاو، روتورها هرگز با یکدیگر تماس مکانیکی ندارند. فاصله بسیار کم اما کنترل شده بین آنها باعث میشود گاز فشرده شود، بدون اینکه سایش مستقیم رخ دهد. این طراحی، پمپ را از نظر مکانیکی بسیار پایدار میکند
نتیجه عملی این ویژگی، کاهش شدید استهلاک، افزایش عمر مفید و امکان کارکرد مداوم است. به همین دلیل، این نوع پمپها در خطوط تولید صنعتی و فرآیندهای پیوسته بسیار محبوب هستند.
ایزوله بودن بلبرینگ و گیربکس از محفظه پمپاژ
ایزوله بودن بلبرینگ پمپ وکیوم خشک چیست؟ اگرچه پمپهای خشک در مسیر گاز روغن ندارند، اما ممکن است در یاتاقانها یا گیربکس از روغن یا گریس استفاده شود. البته این بخشها کاملا از محفظه پمپاژ جدا هستند و هیچ گونه تماسی با آن ندارند.
مدیریت دما و جلوگیری از میعان بخارات
در نبود روغن، بخارات فرآیندی (مانند آب، حلالها یا اسیدها) راحتتر میتوانند در داخل پمپ میعان کنند. به همین دلیل، پمپهای خشک دارای طراحی حرارتی دقیق هستند؛ شامل مسیرهای انتقال حرارت، خنک کردن یا حتی گرم کن بدنه. هدف این طراحی، نگه داشتن دمای داخلی پمپ در محدودهای است که بخار به مایع تبدیل نشود و باعث خوردگی، رسوب یا افت عملکرد نشود.
قابلیت گازبالاست یا پرج
گازبالاست یا پرج به معنای تزریق کنترل شده هوا یا گاز بی اثر (مثل نیتروژن) به داخل پمپ است. این کار فشار جزئی بخار را کاهش میدهد و مانع از میعان بخارات در داخل پمپ میشود. در کاربردهای حساس، پرج دائمی یا دورهای باعث میشود بخارات خورنده یا چسبنده سریعتر از پمپ عبور کنند و به اجزای داخلی آسیب نزنند.
مسیر جریان بهینه و ضد تجمع ذرات
در برخی طراحیها، به ویژه پمپهای عمودی یا صنعتی، مسیر جریان گاز طوری طراحی میشود که ذرات و مایعات کمتر در داخل پمپ ته نشین شوند. این موضوع به تمیز ماندن داخلی پمپ و کاهش دفعات سرویس کمک میکند.
کنترل دور موتور و بهینه سازی مصرف انرژی
بسیاری از پمپهای خشک مدرن به اینورتر یا کنترل دور موتور مجهز هستند. این سیستم اجازه میدهد سرعت پمپ متناسب با نیاز واقعی خط تنظیم شود و پمپ همیشه با حداکثر توان خود کار نکند!
طراحی ماژولار برای سرویس و نگهداری
پمپهای خشک به صورت ماژولار طراحی میشوند تا قطعات مصرفی مانند سیلها، نوکروتور، دیافراگم یا بلبرینگ به راحتی قابل دسترسی و تعویض باشند. این موضوع زمان توقف خط تولید را به حداقل میرساند. این موضوع به معنی کاهش هزینه تعمیرات، برنامه ریزی بهتر سرویس و بهتر کار کردن تجهیزات است.
مطالعه بیشتر: نحوه نگهداری پمپ وکیوم چگونه است؟
تجهیزات حفاظتی و پایش وضعیت
پمپهای وکیوم خشک معمولا به سنسور دما، فشار، جریان و آلارمهای حفاظتی مجهز هستند. این سیستمها در صورت بروز شرایط غیرعادی مانند افزایش دما یا فشار، هشدار داده یا پمپ را متوقف میکنند.
تجهیزات جانبی برای فرآیندهای سخت
برای محافظت از پمپ و افزایش عمر آن، تجهیزات جانبی مختلفی استفاده میشود؛ مانند فیلتر ورودی، تله ذرات، تله بخار یا کندانسور، صدا خفهکن و شیر یکطرفه. این تجهیزات بخشی از طراحی سیستم خلا محسوب میشوند.

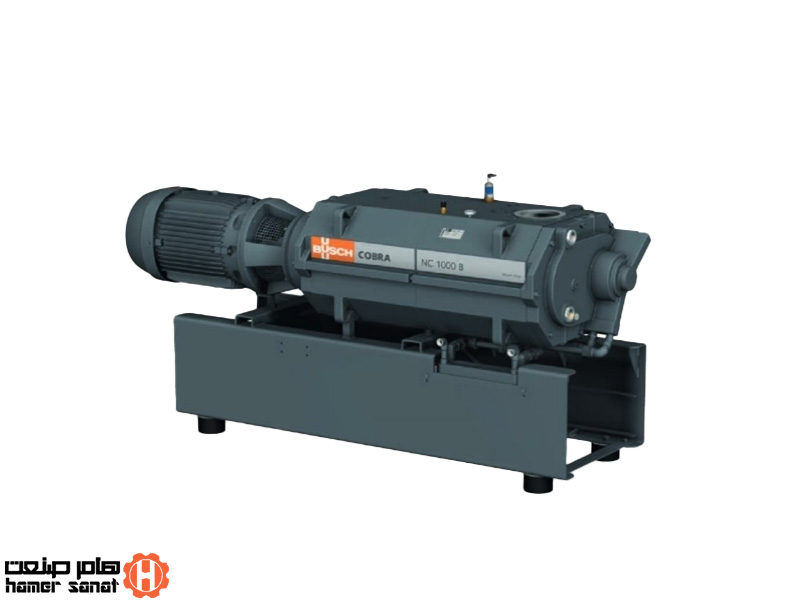

ویژگی فنی پمپ وکیوم خشک چیست؟
حال بیایید به صورت فنی بررسی کنیم که پمپ وکیوم خشک دارای چه قطعاتی است و هر کدام چه کاری انجام میدهند.
محفظه پمپاژ پمپ وکیوم خشک
محفظه پمپاژ اصلیترین بخش پمپ وکیوم خشک است که فرآیند مکش و فشردهسازی گاز در آن انجام میشود. طراحی این محفظه به گونهای است که گاز بدون تماس با روغن و تنها با استفاده از هندسه داخلی، لقیهای دقیق و مسیرهای مهندسیشده هدایت میشود. جنس بدنه و شکل کانالها نقش مهمی در تحمل دما، بخارات، گازهای خورنده و رسیدن به فشار نهایی پایدار دارند.
اجزای فشردهسازی یا المانهای مکانیکی
اجزای فشرده سازی در پمپ وکیوم خشک چیست؟ المان فشردهسازی بسته به نوع پمپ میتواند شامل روتورهای اسکرو یا کلاو، صفحات اسکرول، دیافراگم یا پرههای خشک باشد. این اجزا با حرکت هماهنگ و دقیق خود، حجم گاز را کاهش داده و آن را به سمت خروجی هدایت میکنند. کیفیت ماشین کاری، بالانس و پوشش سطح این قطعات مستقیما بر راندمان، عمر کاری و میزان نشتی داخلی پمپ اثر میگذارد.
سیستم آببندی خشک
در پمپ وکیوم خشک، آببندی بدون استفاده از روغن انجام میشود و به جای آن از لقیهای بسیار دقیق یا سیلهای خشک پلیمری و کامپوزیتی استفاده میشود. این سیستم مانع برگشت گاز از سمت خروجی به ورودی شده و نقش کلیدی در دستیابی به خلا تمیز و پایدار دارد. در برخی مدلها مانند اسکرول یا دیافراگمی، این آببندها نیاز به سرویس دورهای دارند.
موتور و سیستم انتقال قدرت
موتور الکتریکی نیروی لازم برای حرکت اجزای فشردهسازی را تامین میکند و این نیرو از طریق کوپلینگ و در برخی طراحیها گیربکس یا چرخدندههای تایمینگ منتقل میشود. در پمپهای بدون تماس، دقت سیستم انتقال قدرت بسیار مهم است.
بلبرینگ ها و بخش روانکاری ایزوله
بلبرینگها وظیفه تحمل بارهای مکانیکی و حفظ حرکت روان اجزا را دارند. در پمپهای خشک، اگر روانکاری وجود داشته باشد، این بخش کاملا از مسیر گاز فرآیند ایزوله شده است. این جداسازی تضمین میکند که هیچگونه آلودگی روغنی وارد محفظه پمپاژ یا محصول نهایی نشود.
سیستم خنک کننده و مدیریت حرارت
در پاسخ به سوال سیستم خنک کننده پمپ وکیوم خشک چیست می توان گفت که از آنجا که در پمپ وکیوم خشک روغن در مسیر گاز وجود ندارد، کنترل دما اهمیت بسیار بالایی دارد. سیستم خنککاری با هوا یا آب، طراحی حرارتی بدنه و گاهی گرمکنهای کنترلی کمک میکنند تا از میعان بخارات، تشکیل رسوب و کاهش راندمان جلوگیری شود و پمپ در شرایط پایدار کار کند.
سیستم گازبالاست یا پرج
سیستم گازبالاست با تزریق مقدار مشخصی گاز بیاثر مانند هوا یا نیتروژن، فشار جزئی بخارات را کاهش میدهد و مانع از تبدیل آنها به مایع داخل پمپ میشود. این بخش بهویژه در کاربردهایی که بخار آب یا حلال وجود دارد، نقش حفاظتی مهمی ایفا میکند.
ورودی پمپ و فیلترها
ورودی پمپ محل ورود گاز از سیستم به داخل پمپ است و معمولا به فیلترهای ذرات یا تلههای محافظ مجهز میشود. این فیلترها از ورود گردوغبار، پودر و آلودگیهای جامد جلوگیری کرده و از سایش زودرس اجزای داخلی پمپ محافظت میکنند.
خروجی و سیستم تخلیه
در بخش خروجی، گاز فشردهشده از پمپ خارج میشود. این قسمت ممکن است به صداخفهکن، شیر یکطرفه یا تجهیزات جانبی مانند کندانسور و تله بخار مجهز باشد تا گاز برنگردد، صدا ایجاد نشود و سیستم آسیب نبیند.
سیستم کنترل و پایش
پمپهای وکیوم خشک مدرن به سنسورهای دما، فشار، توان موتور و سیستمهای کنترلی مجهز هستند. این بخش امکان پایش لحظهای عملکرد، هشداردهی در شرایط غیرعادی و در مدلهای پیشرفته، تنظیم دور موتور برای کاهش مصرف انرژی و افزایش عمر پمپ را فراهم میکند.

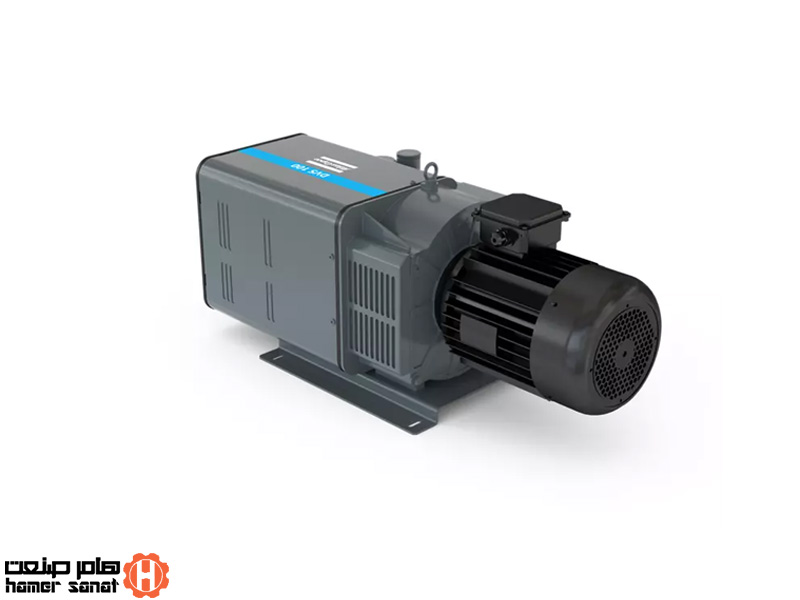

کاربرد پمپ وکیوم خشک در صنایع
پمپ وکیوم خشک در موارد زیر استفاده میشود:
- صنایع نیمه هادی: در فرآیندهای ساخت چیپ و ویفر که خلا تمیز و کنترل شده یک الزام حیاتی است.
- تجهیزات پزشکی: در دستگاههای پزشکی، اتوکلاوها و سیستمهایی که به خلا بهداشتی و بدون آلودگی نیاز دارند.
- صنعت چاپ و بسته بندی: برای مکش، جابهجایی ورقها، شکلدهی و بستهبندی محصولات با دقت و سرعت بالا.
- آزمایشگاهها: مناسب تجهیزات آنالیتیک، فیلتر کردن، تقطیر و فرآیندهای تحقیقاتی که به خلا پایدار و تمیز نیاز دارند.
- سیستمهای لیوفیلیزاسین: برای خشک کردن داروها و مواد زیستی در دمای پایین و خلا بالا، بدون ریسک آلودگی روغنی.
- خطوط تولید حساس: در صنایعی که کیفیت محصول بهشدت به پاکیزگی محیط وابسته است، مانند تولید تجهیزات دقیق و اپتیکی.
- صنایع شیمیایی: به ویژه در مدلهای مقاوم شیمیایی، برای پمپاژ گازهای خورنده، سمی یا بخارات شیمیایی بدون تماس با روغن.
- صنایع الکترونیک: برای تولید قطعات الکترونیکی، بردها و تجهیزات حساس که وجود روغن میتواند باعث خرابی یا آلودگی شود.
- صنایع غذایی: در بستهبندی، وکیوم کردن، خشک کردن و افزایش ماندگاری محصولات غذایی بدون خطر آلودگی روغنی استفاده میشود.
- صنایع داروسازی: برای فرآیندهای حساس مانند تولید دارو، خشک کردن مواد و بستهبندی استریل که نیاز به خلا کاملا تمیز و بدون آلودگی دارند.
مطالعه بیشتر: پمپ وکیوم در صنایع شیمیایی
جمع بندی
پمپ وکیوم خشک چیست؟ به پمپی گفته میشود که برای ایجاد خلا، از روغن در محفظه پمپاژ و مسیر عبور گاز فرآیند استفاده نمیکند. این ویژگی باعث میشود خلا تمیزتر تولید شود و ریسک آلودگی محصول، تجهیزات یا خط تولید کاهش یابد. به همین دلیل در کاربردهای حساس مثل داروسازی، غذایی، آزمایشگاهی، الکترونیک و نیمه هادی بسیار رایج است.
