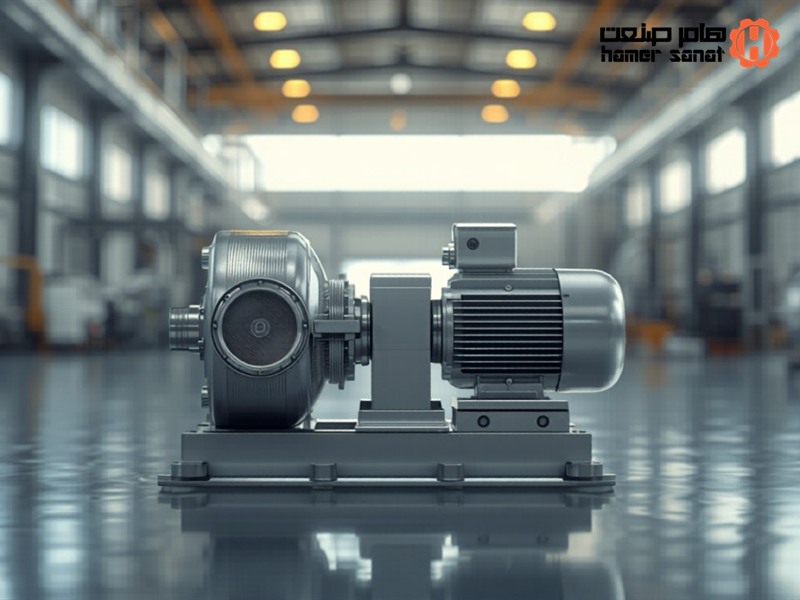

پمپ وکیوم روتس (Roots) یکی از اجزای کلیدی در سامانههای خلأ صنعتی پرظرفیت است که نقش «شتابدهنده» یا بوستر را بر عهده دارد. این پمپ بهتنهایی کار نمیکند، اما وقتی در کنار یک پمپ پشتیبان قرار میگیرد، سرعت مکش کل سامانه را بهشکل چشمگیری افزایش میدهد. در میان انواع پمپ وکیوم، روتس بهدلیل توانایی جابجایی حجم بالای گاز در خلأ متوسط، جایگاه ویژهای در صنایع سنگین پیدا کرده است.
در این مقاله بهزبان فنی و روشن توضیح میدهیم که پمپ وکیوم روتس چیست، از چه اجزایی تشکیل شده و چگونه کار میکند. سپس به مهمترین پرسش یعنی «چرا و چه زمانی روتس بهعنوان بوستر استفاده میشود؟» پاسخ میدهیم و در پایان مزایا، معایب و کاربردهای آن را بررسی میکنیم تا دید کاملی نسبت به این تجهیز پیدا کنید.
پمپ وکیوم روتس چیست؟
پمپ وکیوم روتس نوعی پمپ خلأ خشک و از خانوادهٔ پمپهای جابجایی مثبت است که از دو روتور دولُختی (شبیه عدد هشت انگلیسی) تشکیل شده که در خلاف جهت یکدیگر و بدون تماس فیزیکی میچرخند. این روتورها حجم زیادی از گاز را با هر دور چرخش جابجا میکنند، اما برخلاف پمپهای دیگر، گاز را چندان فشرده نمیکنند؛ به همین دلیل نسبت تراکم پایینی دارند.
همین ویژگی باعث میشود پمپ روتس نتواند گاز را مستقیماً به فشار جو تخلیه کند و بهتنهایی خلأ ایجاد نماید. در عوض، روتس روی یک پمپ پشتیبان (Backing Pump) نصب میشود و خروجی آن به ورودی پمپ پشتیبان میرود. این چیدمان سری، سرعت مکش بسیار بالایی در محدودهٔ خلأ متوسط فراهم میکند که با یک پمپ تنها قابل دستیابی نیست.
پمپ روتس از خانوادهٔ پمپهای جابجایی مثبت است و چون در محفظهٔ مکش روغنی وجود ندارد، در دستهٔ پمپهای خشک قرار میگیرد. بهبیان ساده، روتس را میتوان «شتابدهندهٔ خلأ» نامید؛ تجهیزی که قدرت اصلیاش در افزایش سرعت رسیدن به خلأ و حفظ آن در حجمهای بزرگ است.
ساختار و اجزای پمپ وکیوم روتس
قلب پمپ روتس دو روتور دولُختی متقارن است که با دقت بسیار بالا ماشینکاری شدهاند و با فاصلهای بسیار کوچک (در حد چند صدم میلیمتر) و بدون تماس، روبهروی هم میچرخند. نبود تماس میان روتورها یعنی نیازی به روانکاری با روغن در محفظهٔ مکش وجود ندارد و در نتیجه خلأ تولیدشده تمیز و عاری از آلودگی روغنی است.
برای هماهنگکردن چرخش دقیق دو روتور، از یک جفت چرخدندهٔ زمانبندی (Timing Gears) استفاده میشود که تضمین میکند روتورها همیشه با فاصلهٔ ثابت و بدون برخورد حرکت کنند. این چرخدندهها و یاتاقانها در محفظهای جدا از مسیر گاز قرار دارند و با روغن روان میشوند، اما این روغن هرگز با گاز فرایند تماس پیدا نمیکند.
بدنهٔ پمپ معمولاً از چدن یا آلیاژهای مقاوم ساخته میشود و موتور الکتریکی نیروی محرکهٔ روتورها را تأمین میکند. در بسیاری از مدلها یک مسیر کنارگذر (Bypass) یا سامانهٔ خنککاری نیز تعبیه میشود تا از داغشدن بیش از حد پمپ هنگام کار در فشارهای بالاتر جلوگیری شود.
پمپ وکیوم روتس چگونه کار میکند؟
اصول کار پمپ روتس بر پایهٔ جابجایی حجم ثابت استوار است. با چرخش دو روتور دولُختی در خلاف جهت هم، در هر لحظه حجم مشخصی از گاز میان لُختهٔ روتور و بدنه به دام میافتد و از سمت ورودی به سمت خروجی جابجا میشود. چون این فرایند با سرعت چرخش بالا و بهصورت پیوسته تکرار میشود، حجم بسیار زیادی از گاز در زمان کوتاه منتقل میگردد.
نکتهٔ مهم این است که پمپ روتس گاز را عمدتاً «جابجا» میکند نه «فشرده»؛ یعنی فشار خروجی فقط کمی بیشتر از فشار ورودی است. به همین دلیل روتس باید همیشه روی یک پمپ پشتیبان کار کند که گاز خروجی آن را گرفته و تا فشار جو فشرده و تخلیه کند. این همکاری دوتایی، کلید عملکرد روتس است.
زمانی که پمپ پشتیبان فشار سامانه را تا حد مشخصی پایین آورد، پمپ روتس وارد مدار میشود و با سرعت مکش بالای خود، خلأ را خیلی سریعتر عمیقتر میکند. بنابراین روتس نه جایگزین پمپ پشتیبان، بلکه مکمل و تقویتکنندهٔ آن است.
چرا و چه زمانی پمپ روتس بهعنوان بوستر استفاده میشود؟
پمپ روتس عمدتاً برای حل یک مشکل مشخص بهکار میرود: وقتی یک پمپ پشتیبان بهتنهایی نمیتواند بهسرعت یا بهاندازهٔ کافی خلأ عمیق ایجاد کند یا حجم بزرگی از گاز را بهسرعت تخلیه نماید. در چنین شرایطی، افزودن یک پمپ روتس بهعنوان بوستر، سرعت مکش سامانه را چند برابر میکند، بدون آنکه نیاز به یک پمپ پشتیبان بسیار بزرگتر و گرانتر باشد.
این موضوع بهویژه در فرایندهایی اهمیت دارد که در آنها زمان رسیدن به خلأ (Pump-down Time) باید کوتاه باشد یا در حین فرایند، حجم زیادی از بخار و گاز آزاد میشود. برای مثال در خشککردن انجمادی، متالورژی خلأ، پوششدهی و فرایندهای شیمیایی، بوستر روتس به سامانه کمک میکند خلأ موردنیاز را سریعتر و پایدارتر حفظ کند.
بهطور خلاصه، هر زمان که «سرعت مکش بالا در خلأ متوسط» و «جابجایی حجم زیاد گاز» مطرح باشد، پمپ روتس گزینهٔ منطقی برای تقویت سامانه است. انتخاب اندازهٔ درست روتس نسبت به پمپ پشتیبان، یک تصمیم مهندسی است که باید بر اساس حجم محفظه و گاز فرایند انجام شود.
مزایا و معایب پمپ وکیوم روتس
مهمترین مزیت پمپ روتس، سرعت مکش بسیار بالا در محدودهٔ خلأ متوسط است؛ این پمپ میتواند حجم عظیمی از گاز را در زمان کوتاه جابجا کند و زمان رسیدن به خلأ را بهشدت کاهش دهد. کارکرد بدون روغن در مسیر گاز، تولید خلأ تمیز، دوام بالا و نبود تماس میان روتورها (و در نتیجه سایش کم) از دیگر مزایای مهم آن است.
در مقابل، باید به محدودیتها نیز توجه کرد. پمپ روتس بهتنهایی قادر به ایجاد خلأ و تخلیه به جو نیست و حتماً به یک پمپ پشتیبان نیاز دارد؛ این یعنی هزینه و پیچیدگی سامانه افزایش مییابد. همچنین این پمپ هنگام کار در اختلاففشار بالا گرم میشود و ممکن است به سامانهٔ خنککاری یا کنترل نیاز داشته باشد.
نکتهٔ دیگر اینکه روتس به ورود ذرات جامد و قطرات مایع حساس است و فاصلهٔ بسیار کم روتورها در صورت ورود آلودگی میتواند آسیب ببیند. بنابراین استفاده از فیلتر مناسب و طراحی درست سامانه، برای بهرهبرداری بلندمدت ضروری است. در مجموع، روتس وقتی بیشترین ارزش را دارد که در یک سامانهٔ مهندسیشدهٔ درست بهکار رود.
کاربردهای پمپ وکیوم روتس در صنایع
پمپ روتس در صنایعی که به خلأ پرظرفیت و سرعت بالا نیاز دارند کاربرد گستردهای دارد. یکی از مهمترین کاربردها در صنایع متالورژی و ذوب خلأ است؛ جایی که باید حجم زیادی از گاز بهسرعت از کورهها و محفظهها تخلیه شود. در فرایند خشککردن انجمادی (Freeze Drying) صنایع غذایی و دارویی نیز روتس نقش کلیدی در حفظ خلأ پایدار دارد.
در صنایع پوششدهی و لایهنشانی خلأ، تولید نیمههادی، صنایع شیمیایی و پتروشیمی و همچنین سامانههای تقطیر و تغلیظ در فشار پایین، از بوستر روتس برای افزایش سرعت و کیفیت خلأ استفاده میشود. هرجا که حجم محفظه بزرگ باشد یا گاز زیادی در فرایند آزاد شود، روتس کمک میکند سامانه کارآمدتر عمل کند.
بهدلیل تنوع ظرفیت، پمپهای روتس از سامانههای آزمایشگاهی بزرگ تا تأسیسات صنعتی سنگین بهکار میروند. انتخاب درست مدل و هماهنگی آن با پمپ پشتیبان، تفاوت میان یک سامانهٔ کارآمد و یک سامانهٔ پرمصرف و ناکارآمد را رقم میزند.
نکات نگهداری و بهرهبرداری از پمپ وکیوم روتس
نگهداری درست پمپ روتس مستقیماً بر عمر و عملکرد کل سامانهٔ خلأ اثر میگذارد. نخستین نکته، کنترل منظم سطح و کیفیت روغن محفظهٔ چرخدندهها و یاتاقانهاست؛ اگرچه این روغن با گاز فرایند تماس ندارد، اما کاهش یا کثیفشدن آن میتواند به چرخدندههای زمانبندی آسیب بزند و هماهنگی دقیق روتورها را بر هم بزند.
دومین نکتهٔ مهم، توجه به دمای کارکرد است. پمپ روتس هنگام کار در اختلاففشار بالا گرم میشود؛ بنابراین باید از سالمبودن سامانهٔ خنککاری مطمئن شوید و اجازه ندهید پمپ بیش از حد مجاز داغ کند. استفاده از فیلتر ورودی مناسب نیز ضروری است تا ذرات جامد و قطرات مایع وارد محفظه نشوند؛ چون فاصلهٔ بسیار کم روتورها در برابر این آلودگیها بسیار حساس است.
در نهایت، سلامت پمپ پشتیبان را نباید فراموش کرد؛ چون عملکرد روتس کاملاً به آن وابسته است. بازرسی دورهای یاتاقانها، کنترل لرزش و صدای غیرعادی و رعایت برنامهٔ سرویس توصیهشدهٔ سازنده، تضمین میکند که سامانهٔ روتس و پمپ پشتیبان سالها بدون مشکل کار کنند و خلأ موردنیاز فرایند را پایدار نگه دارند.
جمعبندی
پمپ وکیوم روتس یک بوستر قدرتمند برای سامانههای خلأ صنعتی است که با جابجایی حجم بالای گاز، سرعت مکش را چند برابر میکند. این پمپ بهتنهایی کار نمیکند و همیشه روی یک پمپ پشتیبان نصب میشود تا خلأ متوسط را سریع و پایدار فراهم کند. اگر فرایند شما به مکش پرحجم و زمان رسیدن به خلأ کوتاه نیاز دارد، روتس انتخابی هوشمندانه است. برای آشنایی بیشتر با گزینهها، مرور انواع پمپ وکیوم پیشنهاد میشود.
