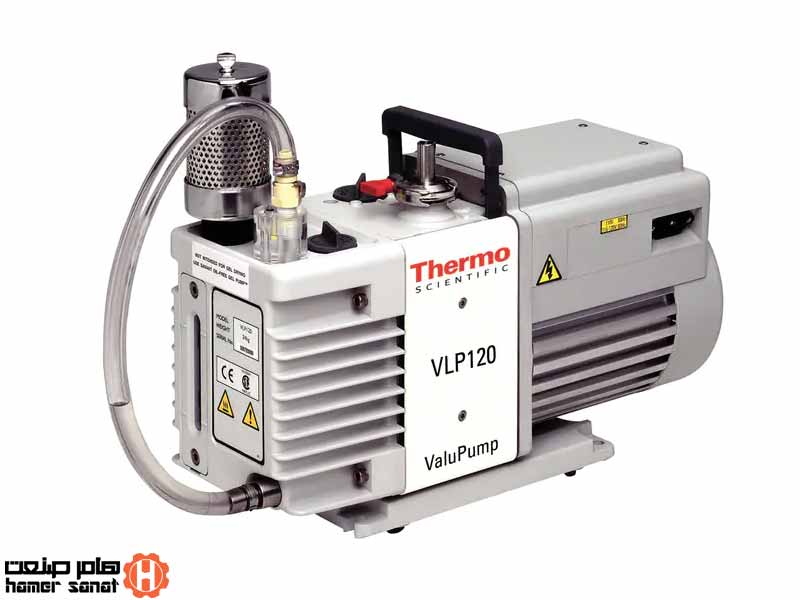

طرز کار پمپ وکیوم روغنی با تکیه بر یک مکانیزم جابهجایی مثبت، معمولا از نوع روتاری وین، خلا را از طریق مکش، به دام انداختن، فشردهسازی و تخلیه تدریجی هوا و گازها ایجاد میکند. در این فرآیند، روغن نقشی فراتر از روانکاری دارد و با آببندی فضاهای داخلی، جلوگیری از برگشت هوا و کنترل دما، امکان دستیابی به خلا پایدار و عمیق را فراهم میسازد. درک نحوه کار پمپ وکیوم های روغنی، پایهای برای تشخیص افت خلا، انتخاب صحیح و نگهداری اصولی آن در کاربردهای صنعتی و آزمایشگاهی است. در این مطلب همراه ما باشید تا طرز کار پمپ های وکیوم روغنی را بررسی کنیم و اطلاعات جامعی درباره این دستگاه در اختیارتان قرار دهیم.
پمپ وکیوم روغنی چیست و چه کاربردی دارد؟
پمپ وکیوم روغنی یکی از رایجترین انواع پمپهای خلا است که برای ایجاد فشار پایین و مکش هوا یا گاز از یک محفظه بسته استفاده میشود. در این پمپ، قطعات متحرک داخل بدنه با کمک روغن، روان و خنک میشوند. به همین دلیل روغن نقش مهمی در آببندی و رسیدن به خلا بالاتر دارد. ساختار پمپ وکیوم روغنی بر پایه روتاری پرهای است، یعنی روتور و پرههایی که با چرخش خود حجم گاز را کم کرده و آن را به بیرون هدایت میکنند. نتیجه این فرآیند، کاهش فشار داخل سیستم و ایجاد خلا پایدار برای انجام فرآیندهای حساس صنعتی است.
طرز کار پمپ وکیوم روغنی باعث شده که این دستگاه در صنایع مختلفی مثل بستهبندی غذایی، پزشکی، آزمایشگاهی، چاپ و بستهبندی، صنایع پلاستیک، نجاری، سیستمهای تبرید و تهویه، خطوط تولید دارویی و شیمیایی کاربرد داشته باشد. هر جا که نیاز به مکش مداوم، خلا متوسط تا نسبتا بالا و کارکرد طولانیمدت باشد، این نوع پمپ گزینهای مناسب است. همچنین در ماشینآلات ترموفرمینگ، خشککنهای وکیوم و دستگاههای وکیوم فرمینگ از این پمپ برای شکلدهی، خشککردن یا هواگیری استفاده میشود. ترکیب راندمان مناسب، قیمت قابل قبول و قابلیت کار پیوسته، باعث شده پمپ وکیوم روغنی یکی از پرکاربردترین راهحلهای ایجاد خلا در صنعت امروز باشد.
طرز کار پمپ وکیوم روغنی چگونه است؟
طرز کار پمپ وکیوم روغنی معمولا بر پایه گردش روغن و تخلیه هواست. این دو با هم مکانیزم ایجاد خلا را میسازند. در ادامه بیشتر درباره این فرآیند توضیح میدهیم.
مکانیزم ایجاد خلا در پمپ وکیوم روغنی
نحوه کار پمپ وکیوم روغنی بر پایه اصل جابهجایی مثبت است و رایجترین ساختار آن، نوع روتوری پرهای است. در داخل پمپ، روتوری که به صورت خارج از مرکز درون سیلندر قرار دارد، میچرخد. پرهها روی روتور سوار شدهاند و به کمک نیروی گریز از مرکز به دیواره داخلی سیلندر میچسبند. با چرخش روتور، حجم فضاهای بین پرهها به طور پیوسته تغییر میکند. افزایش حجم در سمت ورودی باعث مکش هوا و کاهش فشار میشود. سپس با ادامه حرکت، این فضاها کوچکتر شده و گاز محبوسشده فشرده میشود. همین کاهش تدریجی حجم و خروج کنترلشده گاز، عامل اصلی ایجاد خلا پایدار در پمپ وکیوم روغنی است. وجود روغن، نقش مهمی در آببندی این فضاها و رسیدن به خلا یکنواخت دارد.
مطالعه بیشتر: میزان خلا پمپ وکیوم چقدر باید باشد؟
نحوه گردش روغن در پمپ
روغن در پمپ وکیوم روغنی فقط برای روان کار کردن قطعات نیست، بلکه بخش مهمی از فرآیند عملکرد پمپ را تشکیل میدهد. روغن از مخزن مخصوص وارد محفظه پمپ و در حین کار، بین روتور، پرهها و دیواره سیلندر پخش میشود. گردش روغن باعث کم شدن اصطکاک، جلوگیری از سایش قطعات و خنک شدن پمپ میشود. علاوه بر این، روغن فضاهای خالی بسیار ریز را پر میکند و آببندی مناسبی بین قطعات ایجاد میکند. پس از انجام وظیفه، روغن همراه با هوای خروجی به سمت جداکننده هدایت میشود. در این بخش، روغن از گاز جدا شده و دوباره به مدار پمپ برمیگردد.
فرآیند مکش و تخلیه هوا
فرآیند مکش هوا در پمپ وکیوم روغنی از لحظه باز شدن ورودی آغاز میشود. با چرخش روتور، حجم محفظه ورودی افزایش پیدا میکند و هوا یا گاز از سیستم متصل به پمپ وارد میشود. پس از بسته شدن مسیر ورودی، گاز در فضای بین پرهها محبوس میشود. با ادامه چرخش، این فضا کوچکتر شده و گاز فشرده میشود. زمانی که فشار گاز به حد مشخصی رسید، دریچه خروجی باز و گاز به بیرون تخلیه میشود. در این مرحله، روغن از بازگشت هوا به داخل پمپ جلوگیری میکند.
اجزای اصلی پمپ وکیوم روغنی
برای این که بتوانید طرز کار پمپ وکیوم روغنی را بهتر درک کنید، باید اجزای اصلی آن را به خوبی بشناسید:
روتور و پرهها (Vaned Rotor)
قلب پمپ وکیوم روغنی، روتور و پرههای آن است. روتور به صورت خارج از مرکز داخل محفظه استوانهای نصب میشود و با موتور میچرخد. روی روتور شیارهایی وجود دارد که در هر شیار یک پره قرار گرفته است. پرهها با نیروی گریز از مرکز و کمک روغن به دیواره محفظه میچسبند و فضاهای جداگانهای بین روتور، پرهها و بدنه ایجاد میکنند. با چرخش روتور، حجم این فضاها تغییر میکند و همین تغییر حجم باعث مکش، فشردهسازی و تخلیه گاز میشود. کیفیت ساخت روتور و جنس پرهها، تاثیر مستقیمی بر طرز کار پمپ وکیوم روغنی و سطح خلا ایجاد شده توسط آن دارد.
محفظه پمپ
محفظه پمپ همان بدنه اصلی است که روتور، پرهها و روغن در آن قرار دارند و فرآیند ایجاد خلا در داخل آن انجام میشود. این محفظه معمولا به شکل استوانهای و از جنس چدن، آلیاژ فولاد یا آلومینیوم مقاوم ساخته میشود. دقت ماشینکاری سطح داخلی محفظه بسیار مهم است، زیرا فاصله کم و یکنواخت بین روتور و بدنه، شرط ایجاد خلا مناسب است. در بدنه پمپ، مسیرهای ورودی و خروجی گاز، کانالهای عبور روغن و محل نصب فیلترها و شیرها تعبیه میشود. طراحی اصولی محفظه باعث کاهش نشت، کاهش لرزش و افزایش راندمان پمپ وکیوم روغنی در کارکرد مداوم میشود.
سیستم روغنکاری
سیستم روغنکاری در پمپ وکیوم روغنی، هم وظیفه روانکاری و خنککاری دارد و هم در آببندی نقش اساسی ایفا میکند. روغن از مخزن به کمک اختلاف فشار یا پمپ داخلی به نواحی حساس مانند روتور، پرهها و یاتاقانها میرسد. لایه نازک روغن بین قطعات متحرک، اصطکاک و سایش را کم میکند و دمای کاری پمپ را پایین نگه میدارد. همچنین روغن، فضای کوچک بین پره و محفظه را پر میکند و جلوی نشت گاز و افت خلا را میگیرد. پس از عبور از داخل پمپ، روغن همراه با هوا به واحد جداکننده هدایت شده، از گاز تفکیک میشود و دوباره به مدار بازمیگردد.
فیلتر روغن و فیلتر هوا
فیلتر روغن و فیلتر هوا برای حفاظت از پمپ وکیوم روغنی و حفظ کیفیت خلا ضروری هستند. فیلتر روغن، ذرات فلزی، گردوغبار و آلودگیهای ناشی از سایش قطعات را از روغن جدا میکند تا به روتور، پرهها و بلبرینگ آسیب نرسد. فیلتر هوا در ورودی پمپ نصب میشود تا ذرات معلق و آلودگیهای موجود در هوای مکششده وارد محفظه نشود. در بخش خروجی نیز معمولا فیلتر روغن-هوا قرار میگیرد تا ذرات روغن همراه گاز تخلیه شده، به محیط برنگردد. نگهداری منظم و تعویض به موقع این فیلتر پمپ وکیوم، برای جلوگیری از افت ظرفیت مکش، افزایش دما و کاهش عمر مفید پمپ بسیار مهم است.
نقش روغن در عملکرد پمپ وکیوم روغنی
روغن در پمپ وکیوم روغنی فقط برای چرب کردن قطعات نیست و عملا یکی از اجزای اصلی تولید خلا به حساب میآید. این روغن همزمان سه کار مهم انجام میدهد:
- قطعات متحرک مثل روتور، پرهها و بلبرینگها را روانکاری میکند تا قطعات ساییده نشوند و صدای پمپ کم شود.
- گرمای ایجادشده را تا حدی دفع میکند و مهمتر از همه مثل یک آببند عمل میکند.
- روغن فاصلههای بسیار باریک بین پرهها و بدنه را پر میکند، فضای مرده و نشتیهای داخلی را کاهش میدهد و باعث میشود خلا بهتری ایجاد شود.
توجه داشته باشید که کیفیت و وضعیت روغن مستقیما روی عملکرد پمپ اثر میگذارد. اگر روغن آلوده شود، با بخار آب و حلالها مخلوط شود یا خاصیتش را از دست بدهد، آببندی ضعیف میشود، دما بالا میرود و سرعت رسیدن به خلا پایین میآید.
به همین دلیل در بسیاری از کاربردها از تنظیمات و روشهایی مثل گاز بالاست و همچنین سرویس دورهای و تعویض به موقع روغن استفاده میشود تا بخاراتی که با میعان میتوانند به حالت مایع دربیایند کمتر در روغن جمع شوند و پمپ پایدارتر کار کند. انتخاب روغن مناسب با ویسکوزیته درست و فشار بخار پایین هم کمک میکند برگشت بخار روغن به سیستم کمتر شود و فرآیند تمیزتر و قابل اعتمادتر پیش برود.
مطالعه بیشتر: روغن مناسب برای پمپ وکیوم چیست؟
انواع پمپ وکیوم روغنی
پمپهای روغنی معمولا به صورت تکمرحلهای و دومرحلهای در بازار موجود هستند. طرز کار پمپ وکیوم روغنی تکمرحلهای با دومرحلهای متفاوت است. به همین دلیل، لازم است با هر یک از انواع پمپ وکیوم روغنی و تفاوتهایشان با یکدیگر آشنا شوید تا بتوانید پمپ مناسب را انتخاب کنید:
پمپ وکیوم روغنی تکمرحلهای
پمپ وکیوم روغنی تکمرحلهای رایجترین نوع در صنعت و آزمایشگاه است. در این مدل، مکش و فشردهسازی گاز فقط در یک مرحله انجام میشود. ساختار آن معمولا بر پایه روتاری پرهای روغنی است. روتور و پرهها درون محفظه میچرخند، روغن فاصلههای کم بین قطعات را آببندی و خلا خوبی را ایجاد میکند. طراحی ساده، هزینه اولیه کمتر، نگهداری آسان و دسترسی خوب به قطعات یدکی از مزیتهای مهم آن است. از این نوع در دستگاههای آزمایشگاهی، سیستمهای برودت، بستهبندی صنعتی، خشککنها و به عنوان پمپ پشتیبان برای پمپهای خلا بالاتر مانند توربومولکولار استفاده میشود. برای کارکرد مطمئن، تعویض منظم روغن و فیلترها ضروری است.
پمپ وکیوم روغنی دومرحلهای
پمپ وکیوم روغنی دومرحلهای میتواند خلا عمیقتر و بهتری تولید کند. در این نوع، دو بخش پمپاژ به صورت سری در یک بدنه قرار دارد. مرحله اول گاز را از فشار اتمسفر تا یک سطح میانی تخلیه میکند. سپس گاز به مرحله دوم منتقل و در آنجا تا فشار بسیار پایینتر فشرده و تخلیه میشود. این ویژگی آنها را برای فرآیندهایی مانند خلا بالاتر در تحقیقاتی، کورههای خلا، پوششدهی تحت خلا و تست نشت حساس مناسب میکند. در عوض، قیمت خرید بالاتر، حساسیت بیشتر به کیفیت روغن و نیاز به سرویس دقیقتر از محدودیتهای این نوع به شمار میرود.
مزایا و معایب پمپ وکیوم روغنی
دانستن مزایا و معایب پمپ وکیوم روغنی به اندازه طرز کار پمپ وکیوم روغنی مهم است. چون به شما کمک میکند تصمیم بگیرید آن را در کارگاه خود استفاده کنید یا نه:
مزایا
- این نوع پمپ در شرایط کاری سنگین و طولانیمدت عملکرد عالی دارد و برای کار 24 ساعته مناسب است.
- روغن در این پمپها علاوه بر روانکاری، وظیفه خنک کردن و آببندی داخلی را بر عهده دارد و همین موضوع عمر قطعات آن را بیشتر میکند.
- طراحی روتاری پرهای روغنی یک تکنولوژی شناخته شده و امتحان پس داده است و به همین دلیل قطعات و خدمات آن در بازار به راحتی در دسترس است.
- پمپ وکیوم روغنی میتواند خلا عمیقتر و بهتری نسبت به بسیاری از پمپهای خشک درست کند و برای فرآیندهای حساس صنعتی و آزمایشگاهی مناسب است.
- قیمت اولیه خرید پمپ وکیوم روغنی معمولا کمتر از بسیاری از پمپهای خشک هم سطح است و از نظر اقتصادی برای بسیاری از کارگاهها مقرونبهصرفه محسوب میشود.
معایب
- پمپ وکیوم روغنی نیاز به سرویس دورهای مانند تعویض روغن و فیلتر دارد و اگر به این مورد بیتوجهی شود، پمپ به خوبی کار نمیکند.
- استفاده از روغن باعث تولید پسماند و ضایعات روغنی میشود و دفع آن به صورت اصولی، هزینه و توجه زیستمحیطی بیشتری میطلبد.
- احتمال آلودگی سیستم یا محصول به بخار روغن یا مه روغن وجود دارد و برای کنترل این موضوع باید از فیلتر مناسب در خروجی استفاده شود.
- این نوع پمپ برای گازها و بخارات بسیار خورنده، اسیدی یا حلالهای تهاجمی مناسب نیست، زیرا میتواند روغن را تخریب و عمر پمپ را کم کند.
- در محیطهای فوق بهداشتی مانند برخی صنایع دارویی و اتاقهای تمیز، حضور روغن یک ریسک آلودگی محسوب میشود و استفاده از پمپ خشک ترجیح داده میشود.
تفاوت پمپ وکیوم روغنی با پمپ وکیوم خشک
تا اینجا با طرز کار پمپ وکیوم روغنی و انواع این پمپ آشنا شدیم. حالا به سراغ تفاوت آن با پمپ خشک میرویم. تفاوت پمپ وکیوم روغنی و پمپ وکیوم خشک در ساختار داخلی و نحوه درست کردن خلا است. پمپ وکیوم روغنی از روغن برای آببندی، روانکاری و خنک کردن قطعات استفاده میکند و به همین دلیل توانایی ایجاد خلا عمیقتری دارد. این ویژگی باعث میشود در فرآیندهای صنعتی سنگین، کار مداوم و مکش گازهای همراه با رطوبت، عملکردی پایدار و قابل اعتماد داشته باشد. در مقابل، پمپ وکیوم خشک بدون استفاده از روغن و با مکانیزمهای خاصی کار میکند، بنابراین هیچگونه بخار یا آلودگی روغنی وارد سیستم نمیشود و برای محیطهای حساس و بهداشتی مناسبتر است.
از نظر نگهداری و کاربرد، پمپهای روغنی معمولا قیمت اولیه مناسبتری دارند، اما نیازمند سرویس دورهای، تعویض روغن و کنترل آلودگی هستند. پمپ وکیوم خشک هزینه خرید بالاتری دارد، ولی به دلیل حذف روغن، نگهداری سادهتری داشته و همچنین محصول در آن آلوده نمیشود. با این حال، این نوع پمپها معمولا در برابر رطوبت و بخارات خورنده حساسترند و در بسیاری از کاربردها به عمق خلا پمپهای روغنی نمیرسند.
کاربردهای پمپ وکیوم روغنی در صنعت
نحوه کار پمپ وکیوم روغنی بسیار راحت است، به همین دلیل در صنایع بسیاری مورد استفاده قرار میگیرد. برخی از کاربردهای آن عبارتاند از:
- خشک کردن تحت خلا
- بستهبندی وکیوم مواد غذایی
- آون خلا و تجهیزات آزمایشگاهی
- وکیوم فرمینگ و قالب گیری ورق
- ترموفرمینگ و شکل دهی پلاستیک
- تقطیر تحت خلا و فرآیندهای شیمیایی
- ایمپرگنیشن و وارنیش کاری تحت خلا
- وکیوم هولدینگ و جابهجایی قطعات با مکش
- گاززدایی و دگازینگ رزین، روغن و مواد پلیمری
- تخلیه هوا و وکیوم کردن سیستمهای تبرید و تهویه مطبوع
مطالعه بیشتر: راهنمای انتخاب پمپ وکیوم در صنایع
نکات مهم در نگهداری و افزایش طول عمر پمپ وکیوم روغنی
داشتن اطلاعات مفید درباره طرز کار پمپ وکیوم روغنی خیلی مهم است، اما از آن مهمتر نگهداری و افزایش طول عمر دستگاه است. با رعایت نکات زیر دستگاه مدت بیشتری دوام آورده و عملکرد بهتری نیز از خود نشان میدهد:
زمان مناسب تعویض روغن پمپ وکیوم
انتخاب بهترین زمان تعویض روغن پمپ وکیوم، مهمترین عامل در حفظ عملکرد پایدار پمپ وکیوم روغنی است. با گذشت زمان، روغن به دلیل جذب رطوبت، ذرات معلق و بخارات فرآیندی، کیفیت خود را از دست میدهد و باید تعویض شود. به طور معمول، توصیه میشود روغن پمپ وکیوم هر 500 تا 1000 ساعت کاری یا هر سه تا شش ماه یکبار تعویض شود، اما این بازه به نوع کاربرد و شرایط کاری وابسته است. اگر رنگ روغن تیره، کدر یا شیری شود، حتی در صورت نرسیدن به زمان سرویس، باید فورا تعویض انجام شود. استفاده مداوم از روغن آلوده باعث افزایش اصطکاک داخلی، افت خلا نهایی و فرسایش سریع پرهها و بلبرینگها میشود. انتخاب روغن مناسب و تعویض منظم آن، سادهترین و کمهزینهترین راه برای افزایش طول عمر پمپ وکیوم روغنی است.
علائم کاهش عملکرد پمپ وکیوم روغنی
کاهش عملکرد پمپ وکیوم روغنی معمولا با نشانههایی همراه است که در صورت توجه به موقع، میتوان از خرابیهای جدی جلوگیری کرد. یکی از رایجترین علائم، افت محسوس میزان خلا یا افزایش زمان رسیدن به خلا مورد نظر است که اغلب به دلیل آلودگی روغن یا نشتی داخلی رخ میدهد. افزایش صدای غیرعادی، لرزش بیش از حد یا داغ شدن بدنه پمپ نیز از نشانههای هشداردهنده محسوب میشوند. در برخی موارد، خروج دود یا بخار روغن از اگزوز پمپ نشاندهنده اشباع شدن روغن یا گرفتگی فیلترهاست. همچنین مصرف غیرعادی روغن میتواند به خرابی آببندها یا سایش پرهها اشاره داشته باشد. شناسایی زودهنگام این علائم و اقدام اصلاحی، نقش مهمی در جلوگیری از توقف ناگهانی دستگاه و کاهش هزینههای تعمیرات دارد.
روش صحیح سرویس دورهای پمپ وکیوم روغنی
سرویس دورهای منظم، تاثیر مستقیمی بر طرز کار پمپ وکیوم روغنی دارد و پایه اصلی نگهداری از این دستگاه است. در هر سرویس، بررسی سطح و کیفیت روغن، تمیز یا تعویض کردن فیلتر روغن و فیلتر هوا و کنترل نشتیها از اولین اقدامات ضروری به شمار میرود. این کار باعث میشود جریان هوا و روغن بدون اختلال انجام شده و فشار اضافی به اجزای داخلی وارد نشود. علاوه بر این، بازبینی وضعیت پرهها، آببندها و اتصالات در فواصل زمانی مشخص، از فرسایش تدریجی و خرابی ناگهانی جلوگیری میکند. انجام سرویس در شرایط کاری واقعی و استفاده از قطعات مصرفی استاندارد، باعث حفظ راندمان پمپ و افزایش عمر مفید آن میشود. یک برنامه سرویس منظم، نه تنها عملکرد پایدار پمپ را تضمین میکند، بلکه هزینههای نگهداری بلندمدت را نیز به طور محسوسی کاهش میدهد.
مطالعه بیشتر: نحوه نگهداری پمپ وکیوم چگونه است؟
دلایل رایج خرابی پمپ وکیوم روغنی
خرابیهای رایج پمپ وکیوم روغنی معمولا از روغن و آلودگیها شروع میشود. وقتی روغن دیر تعویض میشود، ویسکوزیتهاش تغییر میکند، خاصیت آببندی و روانکاری افت میکند و پمپ همزمان داغتر کار میکند و به خلا نهایی نمیرسد. ورود بخار آب، حلالها، گردوغبار و ذرات فرایندی هم اوضاع را بدتر میکند. روغن را امولسیون میکند، لجن و رسوب میسازد، مسیرهای داخلی و فیلترها را میبندد و به تدریج باعث سایش پرهها و روتور و حتی خوردگی قطعات میشود. در این شرایط نشانههای رایج شامل افزایش صدا، افت دبی، دود یا بوی غیرعادی از اگزوز و ناپایداری خلا است.
دسته دوم خرابیها به شرایط نصب و بهرهبرداری برمیگردد که طرز کار پمپ وکیوم روغنی را تحت تاثیر قرار میدهد. نشتی در اتصالات، شلنگها، شیر یکطرفه و اورینگها باعث میشود پمپ مدام در تلاش برای جبران نشتی باشد و تحت بار دائمی قرار بگیرد. نتیجه این موارد بالا رفتن دما، مصرف برق بیشتر و افت راندمان است. از طرف دیگر، کار کردن در شرایطی که گاز بالاست تنظیم نشده، مکش مستقیم رطوبت یا بخارات سنگین بدون تله وجود دارد، فشار برگشتی بالا و تهویه نامناسب است، پمپ تراز نیست، تسمه یا کوپلینگ نامیزان است و فیلتر اگزوز یا مکش گرفته، ممکن است به شکستن پرهها، خرابی بلبرینگها و آسیب رسیدن موتور ختم شود.
جمعبندی
طرز کار پمپ وکیوم روغنی بر پایه مکش گاز، فشردهسازی تدریجی و تخلیه کنترل شده شکل گرفته و روغن در این فرآیند نقشی فراتر از روانکاری دارد. روغن با ایجاد آببندی موثر بین قطعات متحرک، خنک کردن دستگاه و جذب بخشی از آلودگیها، شرایط لازم برای دستیابی به خلا پایدار و یکنواخت را فراهم میکند. به همین دلیل عملکرد صحیح این پمپها وابسته به هماهنگی دقیق بین ساختار مکانیکی و کیفیت روغن است و نگهداری اصولی، تضمینکننده عملکرد مطمئن و طول عمر بالای آنها خواهد بود. امیدواریم با در نظر گرفتن نکاتی که درباره نحوه کار پمپ وکیوم روغنی مطرح کردیم، بتوانید پمپ مناسب را برای کسبوکار خود تهیه کنید.
